Para saber mais sobre as especificações técnicas da fonte ininterrupta Fa 1220 S, assista ao vídeo a seguir:

A fonte suporta uma bateria com capacidade de até 9Ah e tensão de 12V.

O equipamento deve ter tensão de 12V e até 2 A para ser conectado diretamente na fonte. Lembrando quea capacidade total de fornecimento de corrente da fonte é de 2A, somando o consumo nas portas

"saída auxiliar" e "fechadura".

Recomendamos utilizar uma bateria de até 9Ah.

O tempo de abertura da fechadura pode ser ajustado em 1, 5, 15, 30 e 60 segundos. Para ajustar para 60 segundos, deixar a barra pinos CN8 ou CN6 (Modelos mais novos e FA 1220S mini) sem jumper.

Par realizar o ajuste do tempo de abertura da fechadura, assista ao vídeo a seguir:

O JumperModorealiza duas funções selecionáveis que veremos a seguir:

Modo Segurança: Mantém a fechadura energizada mesmo com a bateria em nível crítico. Selecione os pinos 2 e 3 para ativar esse modo.

Modo Econômico: Para aumentar a vida útil da bateria, o sistema é desativado se a bateria atinge tensão inferior a aproximadamente 10,8 V. Configure os pinos 1 e 2.

Para realizar a instalação desses produtos veja o guia passo a passo, clicando no link https://www.intelbras.com/pt-br/ajuda-download/passo-a-passo/fonte-de-alimentacao-ininterrupta-fa-1220-s-com-bateria,  disponível na aba suporte e download.

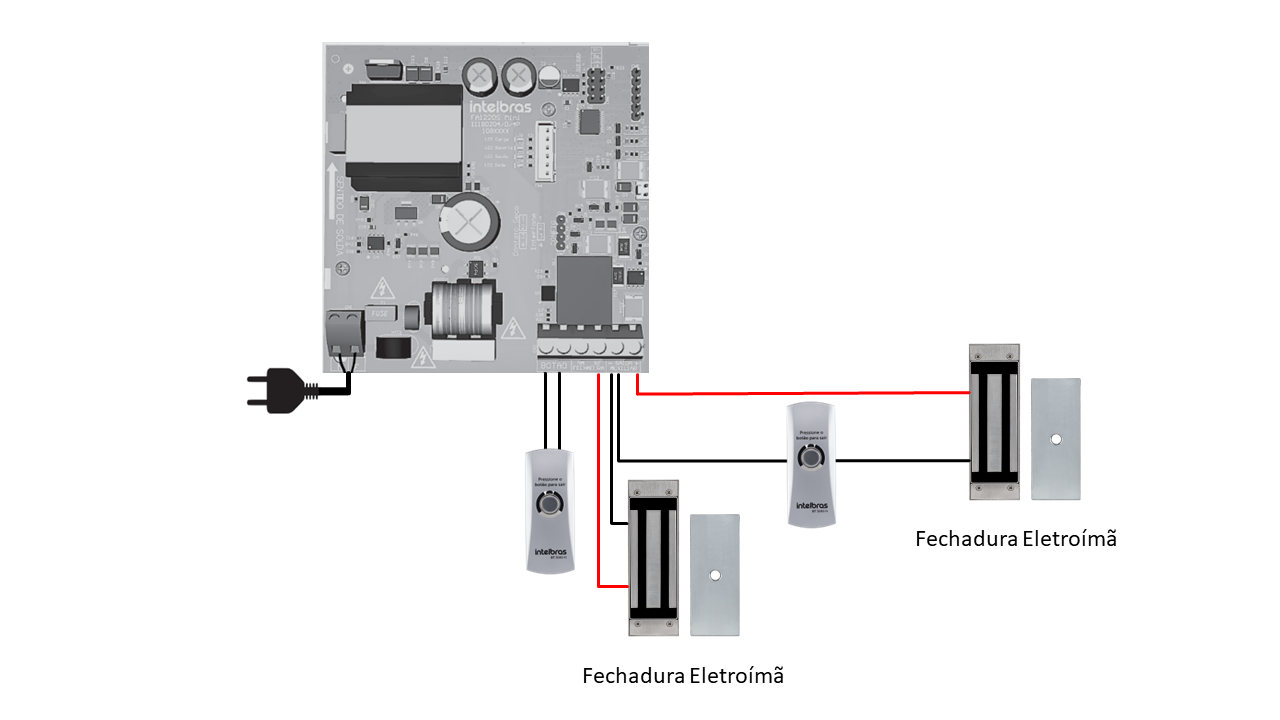

Instale uma das fechaduras eletroímãs conectando-a ao terminal NF e ao negativo auxiliar da fonte FA. O botão para acioná-la deve ser instalado na entrada de botão da fonte. Conecte outro botão à saída negativa da fonte FA e, em paralelo, à segunda fechadura eletroímã. A outra extremidade do cabo deve ser conectada à fechadura eletroímã. Por fim, conecte um cabo entre o positivo auxiliar da fonte e a fechadura eletroímã. Abaixo está o diagrama de instalação:

Para que a fechadura eletroíma funcione corretamente, faça alguns testes solicitados a seguir:

·Verifique a corrente das cargas conectadas às saídas da fonte mini. A corrente de operação dos equipamentos não deve ultrapassar 2A.

·Certifique-se de que a fechadura está conectada nos terminais NF e Negativo da fonte FA.

·Verifique se algum circuito foi conectado na entrada do botão da fonte. Desconecte-o e veja se a fechadura fechará. É possível que esse circuito esteja enviando um comando de abertura, mantendo a fechadura aberta.

É possível que o tempo para a fechadura fechar após a abertura da porta esteja muito longo. Para reduzi-lo, configure o jumper CN6 para um intervalo menor. O tempo pode ser ajustado para 1, 5, 15, 30 ou 60 segundos (para ajustar para 60 segundos, deixe a barra de pinos CN6 sem o jumper). Escolha o tempo ideal para o fechamento da fechadura.
