DS 3220
Inversor Drive Solar Trifásico 3CV Off Grid
Encontre os documentos
- Ficha técnica
Ficha técnica - DS 322001/07/2022
DS 3220
Inversor Drive Solar Trifásico 3CV Off Grid
Tire suas dúvidas
- Instalação
- Qual forma de ligação dos módulos?

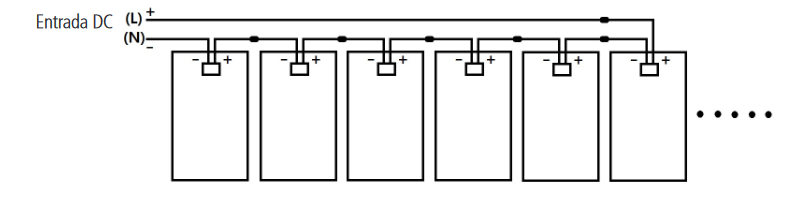

Os módulos devem sempre ser conectados em série, confome a ilustração a seguir:
- Como faço a alimentação do Driver Solar pela rede elétrica?
Conecte os cabos da rede nas entradas R e S do driver solar se for monofásica, ou bifásica e conecte os cabos nas entradas R, S e T se for uma rede trifásica.
- Especificações
- Como dimensionar a quantidade de módulos solar para ligar uma bomba d'água?
Para dimensionar a quantidade de módulos solar, é necessário verificar as especificações técnicas da bomba d'água. Consulte as especificações no manual do fabricante.
- Conheça o inversor drive solar da Intelbras
Assista ao vídeo a seguir para conhecer melhor sobre o Drive Solar.
https://www.youtube.com/embed/5hTPEUefa8Y?si=Wo0Ola6VM_v8xaBV" title="YouTube video player" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share" referrerpolicy="strict-origin-when-cross-origin
- Precisa dos sensores para operar o Drive Solar?
Não é necessário utilizar sensores para que o Drive possa operar. No entanto, os sensores são importantes para indicar o momento em que o Drive deve ser ativado ou desativado automaticamente. Sem os sensores, é necessário ativar e desativar o Drive manualmente.
- Posso utilizar o Drive sem baterias?
Sim, é possível utilizar o Drive Solar apenas com os módulos e o inversor CC/CA. O mais importante é que a tensão de entrada nunca fique abaixo de 286 V enquanto o Drive precisar manter a bomba ligada.
- Como visualizar no display do Drive Solar a tensão dos módulos?
Visualize a tensão dos módulos no display do Drive pressionando as teclas de navegação do dispositivo.
- Energia Solar
- Como resetar o Driver Solar
Para realizar o reset do produto, clique no link a seguir clique aqui e realize o passo a passo.
- Solução de Problemas
- O Drive não está operando em 60 Hz, o que pode ser?
Verifique se, nas configurações iniciais do Drive Solar, o produto está programado para operar em 60 Hz. Para verificar os parâmetros, pressione a tecla 'Menu' e selecione a opção F:01. Em seguida, pressione a tecla 'Definir'. Acesse a opção F:01.10 e confirme novamente em 'Definir'. Altere a frequência para 60 Hz e pressione a tecla 'Definir/Salvar' para salvar a opção. Faça o mesmo ajuste para os seguintes parâmetros:
- F:01.10: 60
- F:01.12: 60
- F:01.09: 60
Atenção: Para casos em que o motor opere em 50 Hz, configure todos os parâmetros acima como 50.
DS 3220
Inversor Drive Solar Trifásico 3CV Off Grid
Encontre vídeos de instalação e configuração
- Configuração Passo a Passo
Instale e configure uma bomba d'água no Drive Solar Como dimensionar um drive solar para uma motobomba
- Cenários de Aplicação
Inversor Drive Solar Intelbras
DS 3220
Inversor Drive Solar Trifásico 3CV Off Grid
Ainda não temos passo-a-passo para o produto que você selecionou
